型材工艺
钢板冷弯辊压成型，闭口截面。闭口型材的抗弯强度高于开口型材，同样壁厚下框架更不容易在受热变形时失稳。
系列 03 · SFL96110
A 类 / C 类钢铝双玻镶玻璃构件
内钢外铝：里面钢承重防火，外面铝收边
和全钢双玻同一套内部结构，外层换成铝镁合金装饰盖板。防火与承重交给钢，外观交给铝：铝材可塑性强、表面处理选择多、耐腐蚀好维护，一定程度上也减轻了整体重量。
- 钢铝框架
- 双玻
- A 类 / C 类
结构解析
这根框料是怎么组起来的
镀锌钢板冷弯辊压封闭型材框架 ＋ 铝镁合金装饰盖板 ＋ A 类 / C 类耐火膨胀胶条，双层防火玻璃增强了抗坠物时间和隔音效果，搭配百叶，开放与私密随心转换
型材构成
- 一体辊压成型镀锌闭口型主龙骨 壁厚 1.8mm
- 一体辊压成型镀锌玻璃压板 1.5mm
- 石墨阻燃防火胶条 遇火膨胀 15 倍
- 铝镁合金装饰盖板 1.2mm
型材件号
- FL-08 双玻铝扣板
- FG-02 钢制防火压板
- FG-03 钢制双玻龙骨
- FG-04 钢制百叶扣板
送检玻璃配置
- 10mm 单片非隔热型防火玻璃
- 空气层（可内置铝合金百叶）
- 10mm 单片非隔热型防火玻璃
型式检验
- 产品名称
- 非隔热性镶玻璃构件
- 规格型号
- GD-1020-D-C1.50
- 送检构造
- 1000 × 2000mm
- 生产企业
- 甄晶（陕西）新材料有限公司
工程投标或消防验收需要完整检测报告原件的，联系我们按项目提供。
- 全钢封闭型材框架，耐高温 1370℃—1530℃，抗冲击性强
- 铝镁合金装饰盖板保证外形装配的精密稳定
- 轻量化与高强度结合：核心安全靠钢，外部用更轻的铝
- 耐腐蚀性好、易于维护，外观精致，能提升空间档次
技术参数
参数表
以下参数适用于本系列全部规格。具体到您的项目，框料截面与玻璃配置会在深化图纸阶段，按洞口尺寸和设计要求的耐火等级最终确定。
| 框架材质 | 内层镀锌钢闭口型材 ＋ 外层铝镁合金装饰盖板 |
|---|---|
| 耐火极限 | 1 / 1.5 / 2 / 2.5 / 3 小时 |
| 耐火等级 | A 类（隔热型）／ C 类（非隔热型） |
| A 类背火面温升 | 最高温升 ≤ 180℃ |
| 型材耐高温 | 1370℃—1530℃ |
| 主龙骨壁厚 | 1.8mm |
| 玻璃压板厚度 | 1.5mm |
| 铝镁合金盖板厚度 | 1.2mm |
| 百叶 | 铝合金百叶，封装于中空腔内，可选配 |
| 玻璃与框料重叠面 | > 15mm |
| 型材截面尺寸 | 以深化图纸为准 |
| 表面颜色 | 支持颜色定制 |
耐火极限可选
- 1 h
- 1.5 h
- 2 h
- 2.5 h
- 3 h
A 类（隔热型）在耐火完整性之外还考核隔热性，背火面最高温升 ≤ 180℃；C 类（非隔热型）只考核耐火完整性。
适用场景：办公写字楼、机场、高铁站、学校、工厂、医院。
现场观感
装出来是什么效果
内钢外铝，集防火、隔音、隔热保温、隐私、美观于一身。铝材可塑性强、外观精致，质感比全钢款更「轻」，是高端办公空间的标杆配置。

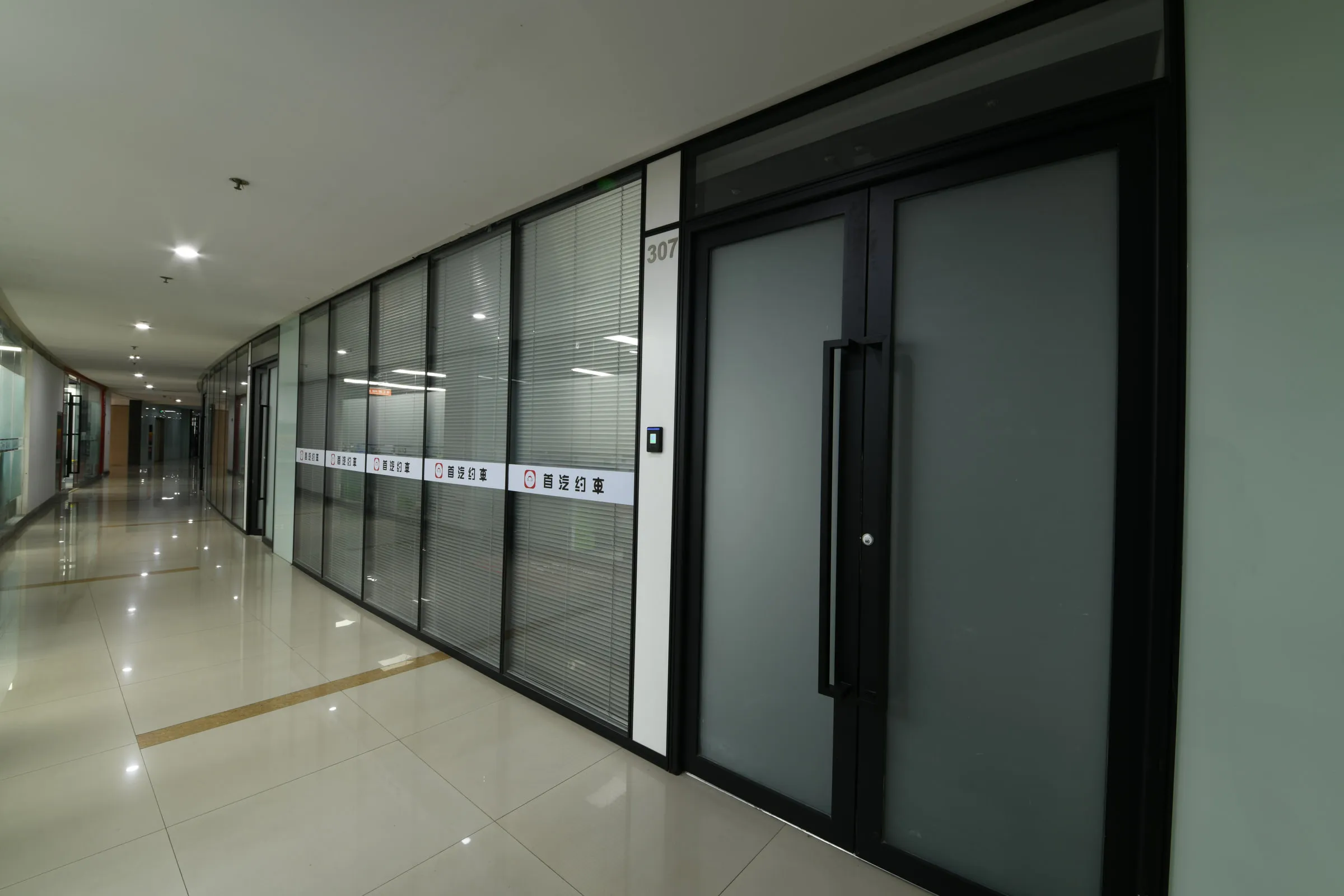

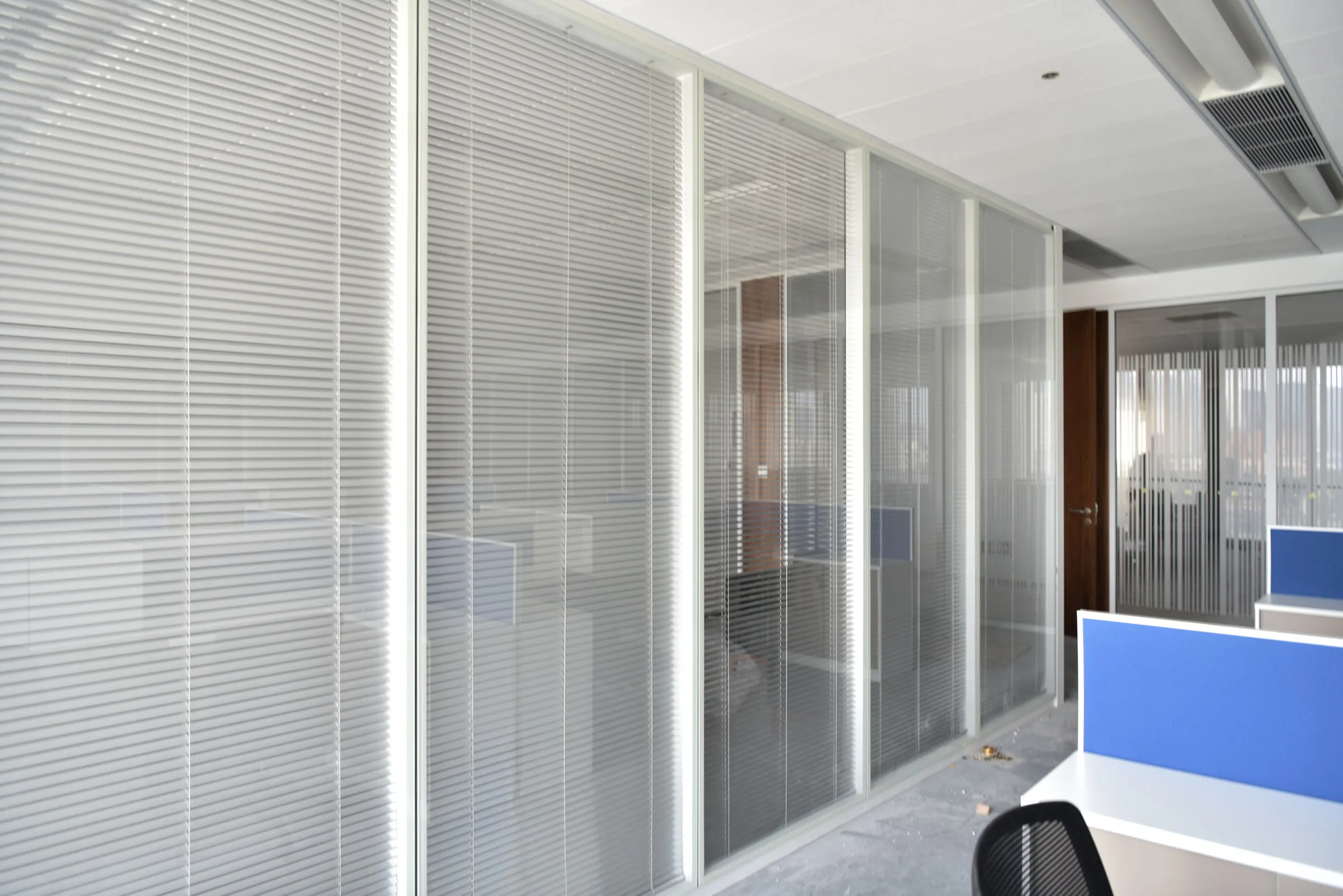

埃吉斯已交付项目现场实拍。分格方式、门型与框料颜色均按项目图纸定制。
工艺与优势
全系列共用的三项工艺
连接技术
螺栓冷压螺纹槽，避免高温下滑丝；外装饰盖板 1.2mm 厚，全钢包覆。玻璃两侧镶耐火膨胀胶条，增强耐火效果，阻隔烟雾弥漫，同时保证玻璃与框架之间是软接触。
产品优势
框料横向、竖向通用，大幅提高材料利用率、减少损耗；设计上保证玻璃与框料重叠面大于 15mm。支持颜色定制，特殊情况下长度可定制。
把图纸发过来，我们出深化图和料单
有现场测量图纸和防火分区要求，就能开始。选料、深化图纸、按规范标准核对尺寸，再结合实际用料报价 —— 这一段不收费，也不需要先签什么。
