型材工艺
钢板冷弯辊压成型，闭口截面。闭口型材的抗弯强度高于开口型材，同样壁厚下框架更不容易在受热变形时失稳。
系列 01 · DFG7276
A 类 / C 类全钢单玻镶玻璃构件
一面玻璃、一套全钢框，六个系列里对采光影响较轻的一种
镀锌钢板冷弯辊压封闭型材框架，配 A 类 / C 类耐火膨胀胶条，单层玻璃镶入框内。结构层次少、只有一层玻璃，对采光的遮挡在六个系列里属于较轻的一档，常用在需要把自然光送进空间深处的办公层与走廊。
- 全钢框架
- 单玻
- A 类 / C 类
结构解析
这根框料是怎么组起来的
镀锌钢板冷弯辊压封闭型材框架 ＋ A 类 / C 类耐火膨胀胶条
型材构成
- 一体辊压成型镀锌外扣板 1.2mm
- 一体辊压成型镀锌玻璃压板 1.5mm
- 石墨阻燃防火胶条 遇火膨胀 15 倍
- 一体辊压成型镀锌闭口型主龙骨 壁厚 1.5mm
型材件号
- FG-05 钢制单玻扣板
- FG-02 钢制防火压板
- FG-06 钢制单玻主骨
送检玻璃配置
- 5mm 单片钢化玻璃
- 5mm 纳米硅
- 5mm 单片钢化玻璃
- 5mm 纳米硅
- 5mm 单片钢化玻璃
型式检验
- 产品名称
- 隔热性镶玻璃构件
- 规格型号
- GD-1020-D-A1.50
- 送检构造
- 1000 × 2000mm
- 生产企业
- 甄晶（陕西）新材料有限公司
工程投标或消防验收需要完整检测报告原件的，联系我们按项目提供。
- 全钢封闭型材框架，耐高温 1370℃—1530℃，抗冲击性强
- 材料厚度严格按照现行行业标准，结构稳定
- 只有一层玻璃，对光线和视线的阻挡少，能把自然光送到空间深处
- 只有一面玻璃需要清洁维护，后期打理成本低
技术参数
参数表
以下参数适用于本系列全部规格。具体到您的项目，框料截面与玻璃配置会在深化图纸阶段，按洞口尺寸和设计要求的耐火等级最终确定。
| 框架材质 | 镀锌钢板冷弯辊压封闭型材 |
|---|---|
| 耐火极限 | 1 / 1.5 / 2 / 2.5 / 3 小时 |
| 耐火等级 | A 类（隔热型）／ C 类（非隔热型） |
| A 类背火面温升 | 最高温升 ≤ 180℃ |
| 型材耐高温 | 1370℃—1530℃ |
| 主龙骨壁厚 | 1.5mm |
| 玻璃压板厚度 | 1.5mm |
| 外扣板厚度 | 1.2mm |
| 玻璃与框料重叠面 | > 15mm |
| 型材截面尺寸 | 以深化图纸为准 |
| 表面颜色 | 支持颜色定制 |
| 长度 | 特殊情况下支持定制 |
耐火极限可选
- 1 h
- 1.5 h
- 2 h
- 2.5 h
- 3 h
A 类（隔热型）在耐火完整性之外还考核隔热性，背火面最高温升 ≤ 180℃；C 类（非隔热型）只考核耐火完整性。
适用场景：办公写字楼、机场、高铁站、学校、工厂、医院。

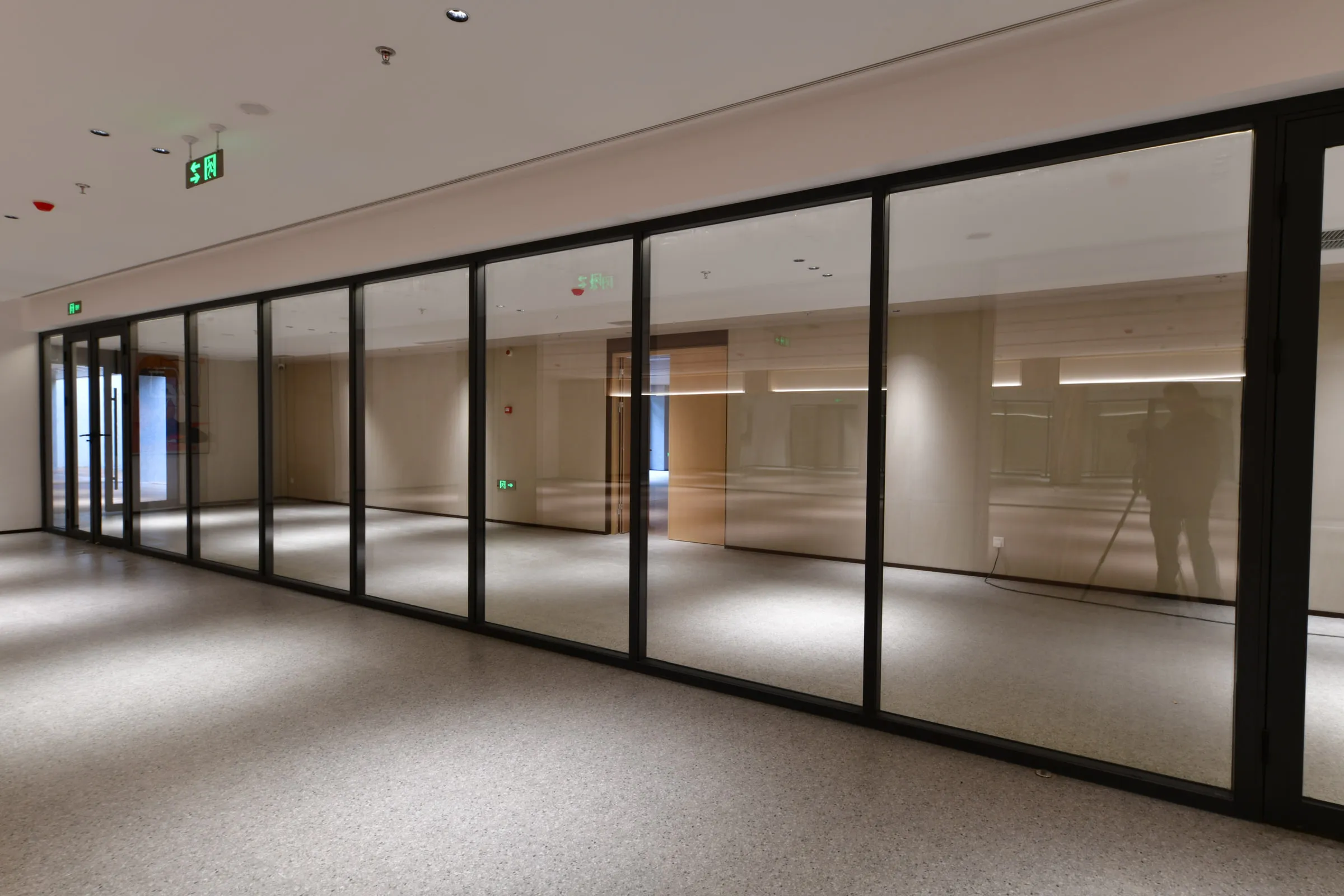

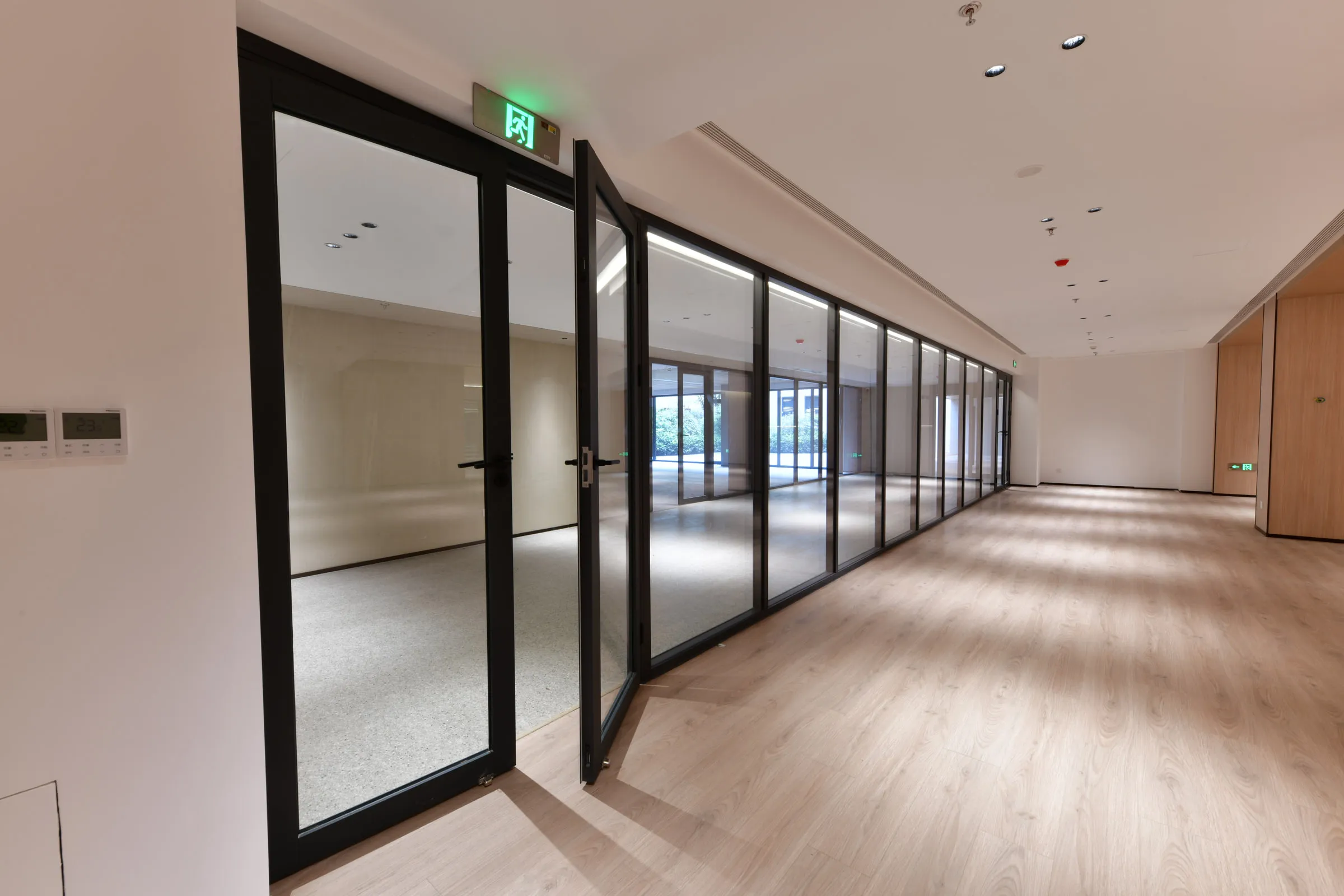

现场观感
装出来是什么效果
全钢框架加单层玻璃，防火完整性与结构稳定性都由钢来担，玻璃只负责透光。做出来的走廊明亮、开阔，没有双层玻璃那种压抑感，适合现代、开放的办公氛围。
埃吉斯已交付项目现场实拍。分格方式、门型与框料颜色均按项目图纸定制。
工艺与优势
全系列共用的三项工艺
连接技术
螺栓冷压螺纹槽，避免高温下滑丝；外装饰盖板 1.2mm 厚，全钢包覆。玻璃两侧镶耐火膨胀胶条，增强耐火效果，阻隔烟雾弥漫，同时保证玻璃与框架之间是软接触。
产品优势
框料横向、竖向通用，大幅提高材料利用率、减少损耗；设计上保证玻璃与框料重叠面大于 15mm。支持颜色定制，特殊情况下长度可定制。
把图纸发过来，我们出深化图和料单
有现场测量图纸和防火分区要求，就能开始。选料、深化图纸、按规范标准核对尺寸，再结合实际用料报价 —— 这一段不收费，也不需要先签什么。
